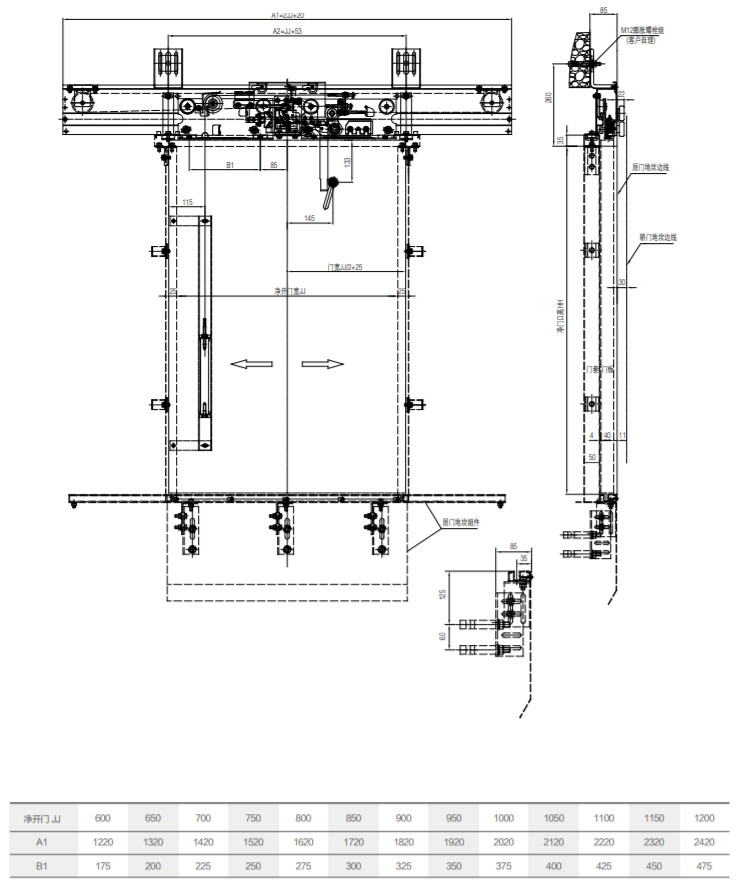

Naprava za dvokrilna vrata s sredinskim odpiranjem THY-LD-B
1. Metoda odklepanja je odklepanje vratne plošče in opravljanje udarnega testa z nihalom 45 kg.
2. Vrata se zaprejo s težkim kladivom, težko kladivo in vodilna cev pa sta nameščena na notranji strani vrat podesta.
3. Ključavnica vrat je prestala test Nacionalnega centra za inšpekcijske preglede dvigal in pridobila certifikata CE in CU-TR.
4. Uporabna napetost ključavnice vrat: ≤ AC230V, ≤ DC110V.

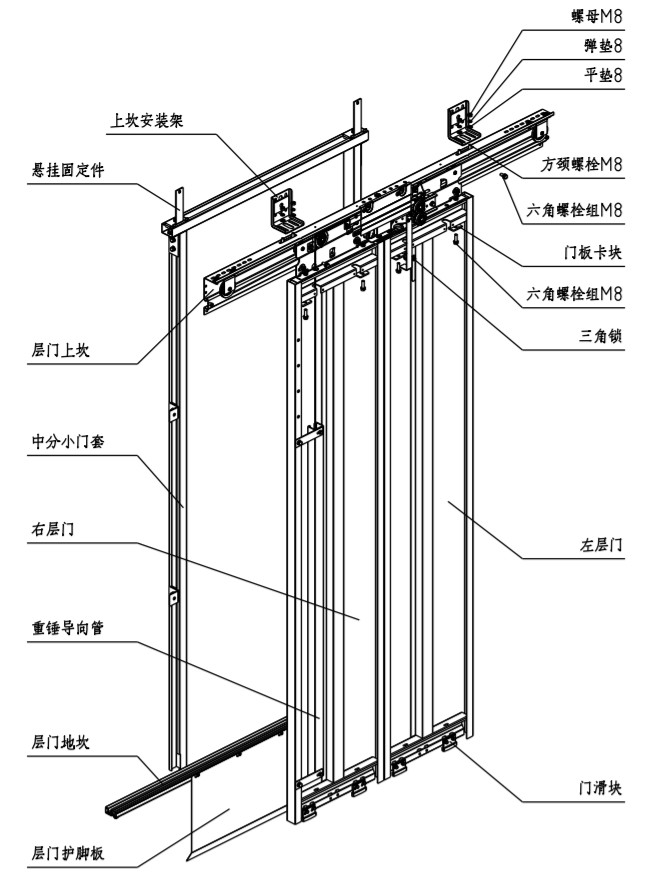

1. Montaža praga in pokrova vrat
1.1. Določite vhodni in izhodni položaj praga glede na velikost dvižnega jaška; prilagodite središče praga tako, da bo enako sredini vhoda in izhoda, in označite središče praga; prilagodite nivo praga tako, da bo manjši od 1/1000; Površina prepreči vdor vode v dvižni jašek.
1.2. Sestavite steber pokrova vrat in vrata pokrova vrat s povezovalnimi elementi ter namestite pritrdilne dele za obešanje; postavite vrata na prag, nastavite navpičnost stebra pokrova vrat tako, da je manjša od 1/1000; središče pokrova vrat se mora ujemati s središčem vhodnega in izhodnega praga; velikost spodnje čelne ravnine pokrova vrat in zgornje ravnine praga je neto višina vrat. Po končani nastavitvi privijte prirobnično matico M8. Po nastavitvi velikosti pritrdite priključek stebra na steno.
1.3. Pritrdite zaščito za prste vrat podesta na prag.
2. Namestitev naprave za vrata podesta

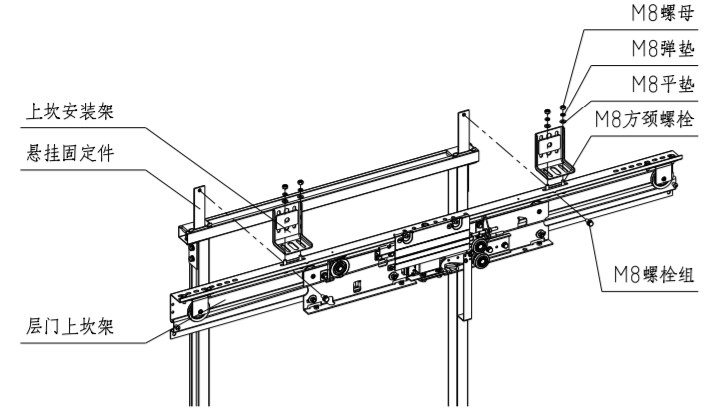

2.1. Poravnajte zgornji okvir praga vrat podesta z zarezo na spodnjem koncu pritrdilnega dela vzmetenja in pritrdite zgornji okvir praga in pritrdilni del vzmetenja vrat podesta s skupino vijakov M8*20.
2.2. Zgornji okvir za pritrditev praga pritrdite na steno dvižnega jaška z razteznimi vijaki ali vijaki za vgradnjo skozi steno. Zgornji okvir za pritrditev praga in zgornji prag vrat podesta sta povezana s kvadratnimi vijaki M8.
2.3. Zgornji prag vrat podesta prilagodite levo in desno, da bo sredina vrat odprta, sredina vhoda in izhoda pa poravnana.
2.4. Prilagodite navpičnost dna naprave vrat podesta. Navpičnost dna naprave vrat podesta prilagodite na ±0,5 mm tako, da položite navpično črto ali kot referenco vzamete prag vrat kabine.
2.5 Po pregledu glavnih parametrov namestitve okvirja praga na naslednjih talnih vratih privijte vse montažne vijake:
Višina zgornjega okvirja praga vrat podesta: razdalja med zgornjo površino vodilne tirnice zgornjega okvirja praga vrat podesta in pragom vrat podesta je HH+106 mm;
Sredina zgornjega okvirja praga vrat podesta: odstopanje med sredino zgornjega okvirja praga vrat podesta in sredino vhoda in izhoda je ±1 mm;
Razdalja med zgornjo vodilno tirnico praga podestnih vrat in pragom vrat avtomobila: razdalja med zgornjo vodilno tirnico praga podestnih vrat in pragom podestnih vrat je 42,5 mm, razdalja od praga vrat avtomobila pa je 72,5 mm.
Višina zgornjega okvirja praga vrat podesta: razdalja med zgornjo površino vodilne tirnice zgornjega okvirja praga vrat podesta in pragom vrat podesta je HH+106 mm;
Sredina zgornjega okvirja praga vrat podesta: odstopanje med sredino zgornjega okvirja praga vrat podesta in sredino vhoda in izhoda je ±1 mm;
Razdalja med zgornjo vodilno tirnico praga podestnih vrat in pragom vrat avtomobila: razdalja med zgornjo vodilno tirnico praga podestnih vrat in pragom podestnih vrat je 42,5 mm, razdalja od praga vrat avtomobila pa je 72,5 mm.
