Infrardeči detektor vrat dvigala THY-LC-917

Kratek opis:

Podrobnosti o izdelku

Oznake izdelkov

Parametri izdelka

Ime izdelka	Svetlobna zavesa dvigala
Odprta pot	Odprto s strani ali na sredini
Napetost	220 V izmeničnega toka, 110 V izmeničnega toka, 24 V enosmernega toka
Število diod	17, 32
Število nosilcev	94-33 nosilcev, 154-94 nosilcev

Naše prednosti

1. S funkcijo samopreverjanja, običajnim izhodom napajalne omarice in samopreverjalnim izhodom

2. Opravil nemške TUV teste in izpolnjeval ustrezne mednarodne standarde

3. Funkcija mirovanja, podaljša življenjsko dobo izdelka

4. Sprejmite novo tehnologijo, PCB z močno sposobnostjo odpornosti proti koroziji in močno sposobnostjo prilagajanja polju, stabilno in zanesljivo

5. Lep videz, enostavna namestitev, primerna za večino dvigal blagovnih znamk

6. Napredna tehnika in oprema, zanesljive tehnike površinskega oblazinjenja SMT

7. Uporabniki lahko izberejo NPN/PNP izhod (tranzistorski izhod) brez napajalnika.

Svetlobna zavesa dvigala je varnostna zaščitna naprava za vrata dvigala, izdelana po principu fotoelektrične indukcije. Primerna je za vsa dvigala in zagotavlja varnost potnikov, ki vstopajo in izstopajo iz dvigala. Svetlobna zavesa dvigala je sestavljena iz treh delov: infrardečih oddajnikov in sprejemnikov, nameščenih na obeh straneh vrat kabine dvigala, ter posebnih fleksibilnih kablov. Zaradi varstva okolja in varčevanja z energijo vse več dvigal opušča napajalno omarico. Nekatere znamke svetlobnih zaves morajo uporabljati napajalne omarice zaradi slabe odpornosti na elektromagnetne motnje. Vendar pa so s popularizacijo koncepta zelenih dvigal svetlobne zavese brez napajalnih omaric postale trend. Ker postopek pretvorbe 220 V v 24 V zagotovo povzroči veliko izgubo energije.

Svetlobna zavesa THY-LC-917 je opremljena z dinamično skenirajočo LED svetlečo cevjo, ki jo krmili CPU, na običajni svetlobni zavesi. Dvobarvna LED dioda v obliki traku prikazuje stanje zaščitnega območja svetlobne zavese, tako da ima svetlobna zavesa boljši vizualni učinek na normalno zaščitno funkcijo. Bolj humano.

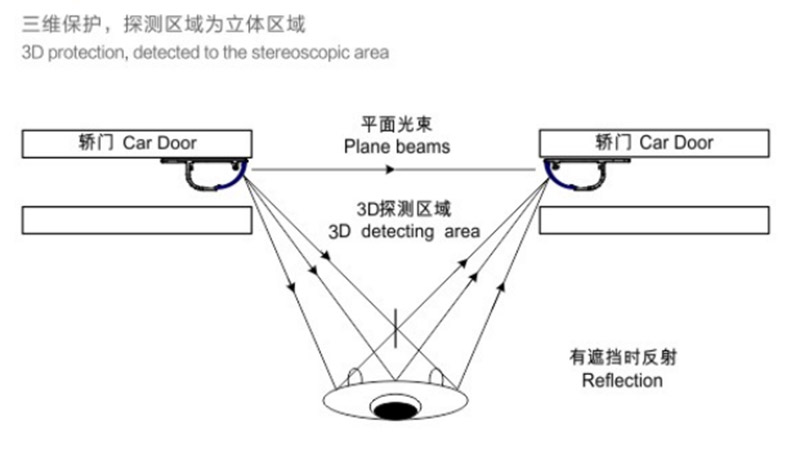

Na oddajnem koncu svetlobne zavese je več infrardečih oddajnih cevi. Pod nadzorom mikrokontrolerja (MCU) se oddajne in sprejemne cevi zaporedno vklapljajo, svetlobo, ki jo oddaja ena oddajna glava, pa sprejema več sprejemnih glav, kar tvori večkanalno skeniranje. S tem neprekinjenim skeniranjem območja vrat kabine od zgoraj navzdol se oblikuje gosta infrardeča zaščitna svetlobna zavesa. Ko je kateri koli od žarkov blokiran, ker fotoelektrične pretvorbe ni mogoče izvesti, svetlobna zavesa presodi, da obstaja ovira, in zato odda signal prekinitve. Ta signal prekinitve je lahko signal stikala ali signal visoke in nizke ravni. Ko krmilni sistem prejme signal iz svetlobne zavese, takoj odda signal za odpiranje vrat, vrata kabine pa se prenehajo zapirati in se odprejo v obratni smeri. Vrata dvigala se lahko normalno zaprejo, ko potniki ali ovire zapustijo opozorilno območje, da se doseže namen varnostne zaščite. Izogibajte se nesrečam ljudi, ki so ujeti v dvigalih.

Obstajata dva glavna načina za namestitev svetlobne zavese

1. Mobilna namestitev oddajnika in sprejemnika

Mobilna namestitev svetlobne zavese se nanaša na namestitev in uporabo oddajnika, sprejemnika ali enega od oddajnikov svetlobne zavese, ki je pritrjen na vrata avtomobila in se premika skupaj z vrati avtomobila. V normalnih okoliščinah sta oddajnik in sprejemnik pritrjena na pregibni rob vrat avtomobila.

Način namestitve stranskih vrat je pritrditev svetlobne zavese na kabino dvigala in zložljivi rob vrat kabine z vijaki.

Način namestitve sredinskih deljenih vrat je pritrditev svetlobne zavese na zložljivi rob vrat dvigala z vijaki.

2. Fiksna namestitev oddajnika in sprejemnika

Fiksna namestitev svetlobne zavese se nanaša na namestitev in uporabo oddajnika in sprejemnika svetlobne zavese, ki sta pritrjena na konec praga avtomobilskih vrat s fiksnim nosilcem. Oddajnik in sprejemnik se ne moreta premikati skupaj z vrati avtomobila.
