Drsni vodilni čevelj za dvigalo za razno THY-GS-L10

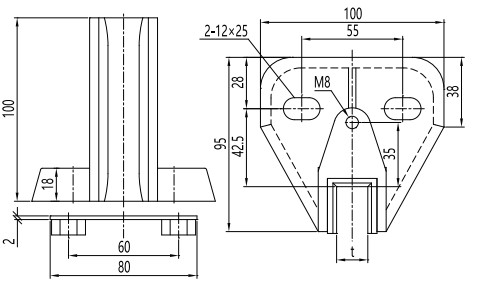

Vodilni čevelj THY-GS-L10 je vodilni čevelj za protiutež dvigala, ki se lahko uporablja tudi kot dvigalo za razno. Ima 4 vodilne čevlje za protiutež, dva zgornja in dva spodnja vodilna čevljeva, ki so pritrjeni na tirnico in igrajo vlogo pri pritrditvi ogrodja protiuteži. V notranjosti čevlja je obloga čevljev (poliuretanski najlon), ki je v stiku s tremi stranmi vodilne tirnice, in oljna posoda za mazanje vodilne tirnice. Vodilni čevelj služi za vodenje dvigala pri navpičnem premikanju. Vodilni čevelj je sestavljen iz sedeža čevljev in obloge čevljev. Dolžina obloge čevljev je 100 mm. Izdelan je iz poliuretana in je na voljo v različnih barvah. Ustrezna širina vodilne tirnice je 5 mm, 10 mm in 16 mm.

Ne glede na to, ali je obloga togega in elastičnega drsnega vodilnega čevlja izdelana iz železne ali najlonske puše, je trenje med oblogo in vodilno tirnico med delovanjem dvigala še vedno zelo veliko. To trenje bo povečalo tudi obremenitev vlečnega stroja.

Značilnosti: Ker je glava vodilnega čevlja fiksna, je konstrukcija preprosta in ni mehanizma za nastavitev. Z daljšim časom delovanja dvigala se bo razdalja med vodilnim čevljarjem in vodilno tirnico povečala, kabina pa se bo med delovanjem tresla ali celo udarjala. Mazanje je treba dobro opraviti.
