Drsni vodilni čevlji se uporabljajo za srednje in visokohitrostna potniška dvigala THY-GS-310F

Kratek opis:

Drsni visokohitrostni vodilni čevelj THY-GS-310F pritrdi avtomobilček na vodilno tirnico, tako da se lahko avtomobilček premika samo gor in dol. Zgornji del vodilnega čevlja je opremljen z oljno posodo za zmanjšanje trenja med oblogo čevlja in vodilno tirnico.

Pošljite nam e-pošto

Podrobnosti o izdelku

Oznake izdelkov

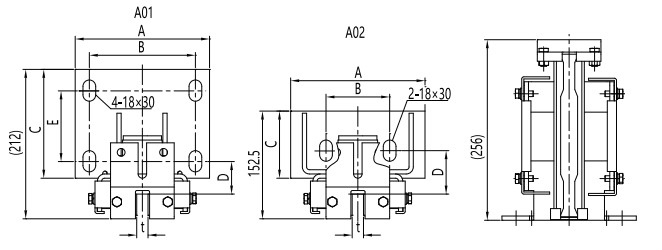

Parametri izdelka

Nazivna hitrost	≤2,0 m/s
Pozitivna sila	1500N
Sila nihanja	1250 N
Ujemanje vodilne tirnice	10,16
Velja za stranske kapsule

Informacije o izdelku

Drsni visokohitrostni vodilni čevelj THY-GS-310F pritrdi kabino na vodilno tirnico, tako da se kabina lahko premika samo gor in dol. Zgornji del vodilnega čevlja je opremljen z oljno posodo za zmanjšanje trenja med oblogo čevlja in vodilno tirnico. Vsaka kabina dvigala je opremljena s štirimi kompleti vodilnih čevljev, ki so nameščeni na obeh straneh zgornjega nosilca in pod varnostnim sedežem na dnu kabine; vodilni čevlji, pritrjeni na kabino, se lahko premikajo vzdolž fiksne vodilne tirnice, nameščene na steni dvigala stavbe. Dvižno gibanje preprečuje, da bi se kabina med delovanjem nagibala ali nihala. Uporaba dvotočkovnega drsnega stika med zgornjim in spodnjim drsnikom ter gumijastih blazinic, odpornih proti udarcem, v kombinaciji z enodelno oblogo čevlja Mitsubishi zmanjšuje tresenje, ko se kabina dvigala premika gor in dol, z dobro stabilnostjo in udobno vožnjo. Uporablja se predvsem za dvigala z nazivno hitrostjo pod 2,0 m/s.

Metoda nastavitve vodilnega čevlja

(1) Prilagodite štiri vijake, torej prilagodite režo X1, pri čemer naj bo X1 = 1~2 mm.

(2) Privijte nastavitveno matico, da nastavite ustrezno režo. Režo je mogoče določiti glede na obremenitev. Za obremenitev > 1000 kg je lahko 2,0~2,5 mm; za obremenitev ≤ 1000 kg je lahko 4~4,5 mm.

(3) Po namestitvi vodilnega čevlja privijte nastavitveno matico za pol obrata. Po nastavitvi privijte protimatico.

Pogosta vprašanja

Kateri so dobavitelji vašega podjetja?

Torindrive, Monadrive, Montanari, Faxi, Sylg, Xinda, Kds, Xizi, Nbsl, Ouling, Bst, Flying, HD, Eshine, Fermator, Dongfang, Huning, Aodepu, Wittur, Marazzi, Rlb, Feinai, Weco, Gustav, Goldsun, Langshan, Monarch, Step itd.

Kakšen je proizvodni proces vašega podjetja?

Izdaja prodajnega načrta → Gradbena in tehnična obdelava dvigal → Proizvodni oddelek prejme navodila za prilagoditev načrta → Seznam obdelave proizvodnih sprostitev → Navodila za pakiranje → Izdaja seznama za prevzem surovin, pomožnih materialov in embalažnih materialov → Organizacija proizvodnje → Tehnologija proizvodnega procesa, nadzor kakovosti → Spremljanje napredka proizvodnje → Vloga za inšpekcijski pregled → Inšpekcijski pregled → Pregled zapisov → Pakiranje → Skladiščenje končnih izdelkov.

Koliko časa traja običajni dobavni rok za izdelke vašega podjetja?

Dobavni rok za celotno dvigalo je 20 delovnih dni, za kabino pa 15 delovnih dni. Za ostale dele bomo poskrbeli za dostavo v najkrajšem možnem času glede na specifikacije, količino in način dostave posameznega naročila. Za podrobnosti nas pred naročilom kontaktirajte.
