Drsni vodilni čevlji za votlo vodilno tirnico THY-GS-847

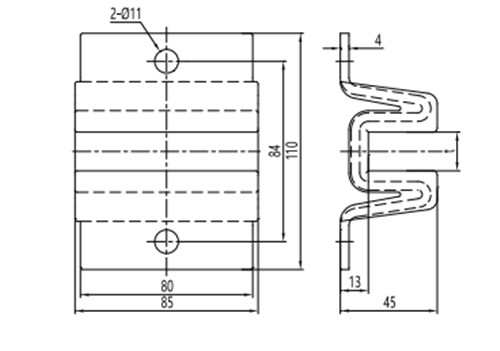

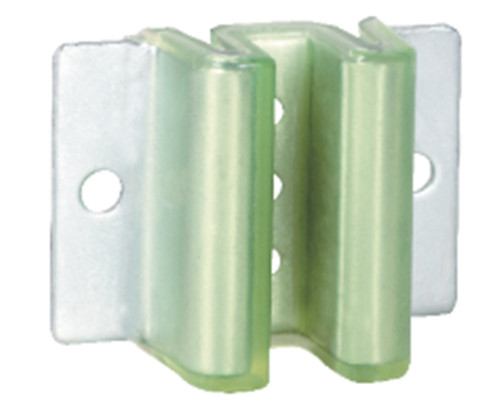

Vodilni čevelj protiuteži THY-GS-847 je univerzalni votli vodilni čevelj v obliki črke W, ki zagotavlja, da naprava za protiutež teče navpično vzdolž vodilne tirnice protiuteži. Vsak komplet je opremljen s štirimi kompleti vodilnih čevljev protiuteži, ki so nameščeni na spodnjem in zgornjem delu nosilca protiuteži. Sestavljen je predvsem iz glave z enim čevljem, držala za oljno posodo in sedeža čevljev. Običajno uporabljen razmak med luknjami je 60 mm dolgih lukenj, obstajajo pa tudi različni razmaki med luknjami, na primer okroglimi luknjami. Glava z enim čevljem je izdelana iz 4 mm jeklene plošče iz litega poliuretanskega materiala, zaradi česar je vodilni čevelj močan in stabilen, hkrati pa zagotavlja širino utora in zmanjšuje hrup, ki ga povzroča trenje med okvirjem protiuteži in vodilnim čevljem. Sedež čevljev je upognjen z jekleno ploščo in popršen s plastiko. Obstaja veliko vrst namestitve spodnjih lukenj, ki jih je bolj priročno namestiti pod pogojem, da se zagotovi razdalja med luknjami; zgornji del vodilnega čevlja je opremljen z nosilcem za oljno posodo za enostavno namestitev oljne posode, mazivo pa se enakomerno nanese na vodilno tirnico, da vodilni čevelj deluje kot mazanje. Primerna širina vodilne tirnice 16 mm in 10 mm. Ta vodilni čevelj je originalni dodatek. Primeren je za dvigala različnih znamk, kot so Mitsubishi, Otis, Fujitec, KONE, Schindler in Brilliant. Uporablja se predvsem za dvigala z nazivnimi hitrostmi pod 1,75 m/s. Dvigalo se uporablja za votle vodilne tirnice s protiutežjo.
