Drsni vodilni čevlji za potniška dvigala THY-GS-310G

Kratek opis:

Vodilna naprava THY-GS-310G je vodilna naprava, ki lahko drsi neposredno med vodilno tirnico dvigala in kabino ali protiutež. Stabilizira kabino ali protiutež na vodilni tirnici, tako da se lahko premika samo gor in dol, da se prepreči nagibanje ali nihanje kabine ali protiuteži med delovanjem.

Pošljite nam e-pošto

Podrobnosti o izdelku

Oznake izdelkov

Parametri izdelka

Nazivna hitrost: ≤1,75 m/s

Ujemanje vodilne tirnice: 10,16,4

Informacije o izdelku

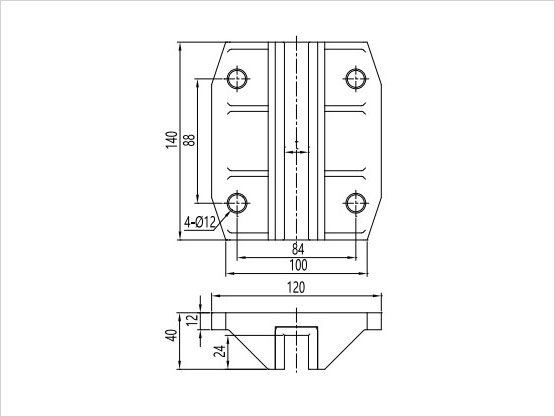

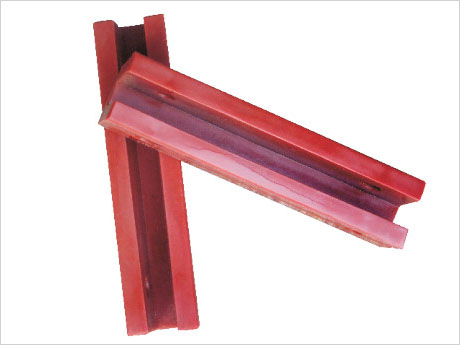

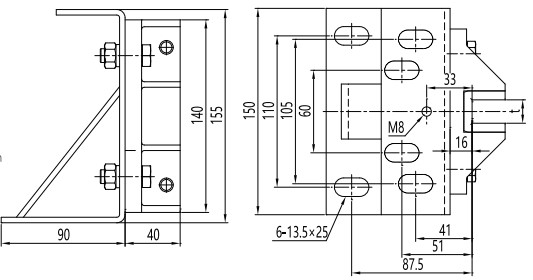

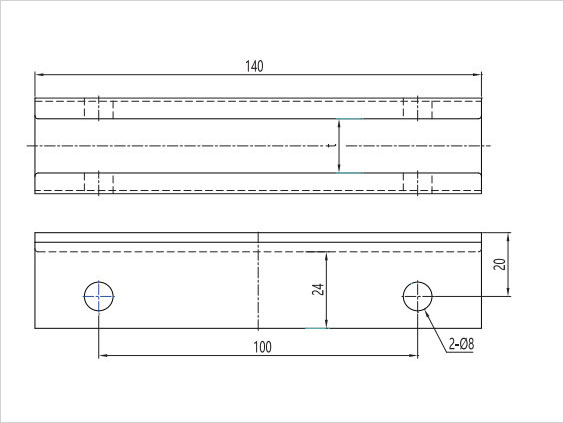

Vodilni čevelj THY-GS-310G je vodilna naprava, ki lahko drsi neposredno med vodilno tirnico dvigala in kabino ali protiutežjo. Kabino ali protiutež lahko stabilizira na vodilni tirnici, tako da lahko drsi samo gor in dol, da prepreči, da bi se kabina ali protiutež med delovanjem nagibala ali nihala. Na zgornji del vodilnega čevlja je mogoče namestiti oljno posodo, da se zmanjša trenje med oblogo čevlja in vodilno tirnico. Pri uporabi vodilnih čevlja je eno dvigalo opremljeno z 8 kosi, protiutež kabine pa s 4 kosi, nameščeni pa so na vrhu in dnu kabine ali protiuteži. Vodilni čevelj je sestavljen iz obloge čevlja, podstavka in telesa čevlja. Sedež čevlja je opremljen s spodnjimi ojačitvami, ki zagotavljajo trdnost pri uporabi. Na splošno velja za dvigala s hitrostjo dvigala ≤ 1,75 m/s. Ustrezna širina tirnice je 10 mm in 16 mm. Fiksni drsni vodilni čevelj se običajno uporablja z oljno posodo in se namesti na okvir protiuteži.

Namestitev vodilnega čevlja mora izpolnjevati naslednje zahteve:

1. Ko sta zgornji in spodnji vodilni čevelj nameščena, morata biti na isti navpični črti brez poševnosti ali zvijanja. Prepričajte se, da sta zgornji in spodnji vodilni čevelj v liniji na sredini varnostne čeljusti.

2. Po namestitvi vodilne tirnice mora biti leva in desna reža med vodilno tirnico in oblogo čevlja enaka 0,5~2 mm, reža med oblogo čevlja in zgornjo površino vodilne tirnice pa mora biti 0,5~2 mm.
